平面回轉篩或平面搖擺篩的原理及組成結構
發布：粉末顆粒振動篩_搖擺篩_回轉篩_超聲波振動篩-萬達機械 瀏覽：2069次

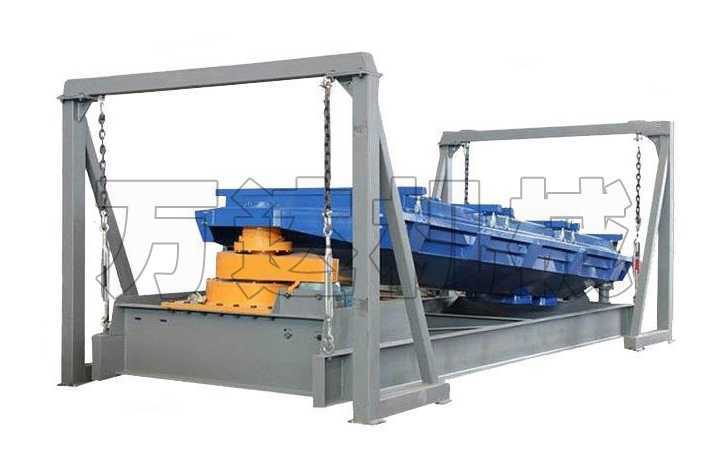

高效精密平面回轉篩（平面搖擺篩），它包括有一個機座4和一個篩面上安裝有彈性球的篩體，機座的兩端外側分別設有一個龍門吊架，在兩個龍門吊架與機座的掛環上分別連接有將機座水平吊起的吊繩，在機座上面靠一端安裝有一套驅動裝置，在驅動裝置上面安裝有傳動箱，在傳動箱上經主動軸、從動軸及其偏心塊與篩體的加料口一端相連接，篩體的另一端向下傾斜3-8度用吊繩吊掛在另一端的龍門吊架上。
平面回轉篩（平面搖擺篩）主要是利用偏心機構使篩面做勻速往復回旋運動，物料與網面接觸時間長，網絲對粉體料產生切割，因而透篩幾率大，篩分產量大，篩分精度高，篩分機對物料自身結構破壞性小。
傾角為4-9度的篩箱由驅動箱傳動，其運動軌跡在進料端為水平圓運動，在長度方向上逐漸變成橢圓運動，最后在出料端變成近似往復直線運動。
進料口集中喂入的物料，在篩體圓運動作用下，均勻地分布在整個篩面上，并產生自動分級。從而使料層下面粒度較小的物料迅速過篩，而上面粒度較大物料則向出料端運動。在移動過程中，由于沒有攪動和垂直跳動，因而其中較小的顆粒始終緊貼篩面，隨時可以過篩。
出料端、篩體的運動變?yōu)榻仆鶑?fù)直線運動，使篩理作用逐漸減弱，從而使大于篩孔尺寸的顆粒迅速向出料方向移動，直到排出機外，完成物料的整個篩分。篩分過程中，不斷跳動的彈性小球有效地防止物料阻塞篩孔，保證了篩分效率高，傳動箱的平衡塊使篩箱運動過程中前后方向上的慣性力得到平衡，從而保證了篩子運動的平穩性。
物料由進料口緩沖均勻流入 第一層篩面除去大顆粒,其余的物料穿過第一層篩面后,進入第二層篩面篩去不合格物料，最后經出料口流出。
我司萬達機械的WN平面回旋篩又稱方形搖篩，適用物料廣泛，且操作簡單。關于旋振篩、直線篩、搖擺篩、平面回轉篩（平面搖擺篩）、超聲波振動篩、真空上料機、除塵器等更多詳情，可詳詢?nèi)f達機械！
